Bikin sendiri lampu PJL KA model - nikmuracell - 03-02-2011
Total cuma habis Rp.10.rb, cara bikinnya silahkan teman2 lihat.... untuk mengaplikasikan ke pintu PJLnya tinggal tambah Led saja max 5 led... mengikuti skema dibawah (lampu dan R )
Lampu disesuaikan sendiri, gambar dibawah "just for art", silakan modifikasi sendiri dengan suara dengan menggunakan fungsi tr sebagai relay so gak usah pakai relay....
Caranya silahkan lihat :
![[Image: The-flip-flop-in-action-complete.gif]](http://1.bp.blogspot.com/_x3Aewcts7qQ/TUqPPUHzVWI/AAAAAAAAAkQ/gqfkE7VlEAU/s1600/The-flip-flop-in-action-complete.gif)
Selamat mencoba..., enjoy ....
RE: Bikin sendiri lampu PJL KA model - ambarawa - 03-02-2011
wahh ajib bener nih jadi pengen coba thank's ya..
oiya keterangan nama alat2nya resistor atao apa dikasih keterangan tambahannya dong.. ane kaga ngerti itu apaan aja
RE: Bikin sendiri lampu PJL KA model - arif96 - 03-02-2011
Nice, mas. Tapi kok nggak diposting dimarih cara-cara masangnya gimana?
RE: Bikin sendiri lampu PJL KA model - masboleng - 03-02-2011
ga mudeng elektro...
RE: Bikin sendiri lampu PJL KA model - nikmuracell - 03-02-2011
(03-02-2011, 06:56 PM)arif96 Wrote: Nice, mas. Tapi kok nggak diposting dimarih cara-cara masangnya gimana?cara masangnya ikutin aja yg diatas kotak itu pcb, garis2nya jalurnya
Sparepartnya udah ada kodenya juga disitu :
R= Resistor
R 470 = 2
R 10k = 2
C= Capasitor (yg kita pakai berjenis elco)
C1 - C2 = 100uf / 16 volt ( kaki + yg panjang kalo min pendek) cek pake multi biar yakin
Q1 - Q2 = transistor kode International kalo lokalnya (TR)
serinya BC 547 2 batang
SW = Switch on off
kalo lampunya namanya lampu led
Cara pasangnya tinggal ikutin aja garisnya, misalnya ya taruh r jejer 4, yg atas sambung semua (liat gambar), dibawah R 470 nyambung led kaki min, ... dst.... kalo berhasil langsung deh nyala ....
progress time cuma butuh 1 jam paling lama oke.... selamat mencoba...
RE: Bikin sendiri lampu PJL KA model - Krusty Krupp - 04-02-2011
Wah mas mantep nih postinganya, jadi teringat jaman smp dulu bikin lampu flip-flop
Btw kode warna resistor sama kaki transistor yang basis, emitor, kolektornya sebelah mana aja ya?
Maklum udah lama gak rakit rangkaian elektro lagi
RE: Bikin sendiri lampu PJL KA model - nikmuracell - 04-02-2011
(04-02-2011, 12:00 AM)Krusty Krupp Wrote: Wah mas mantep nih postinganya, jadi teringat jaman smp dulu bikin lampu flip-flop
Btw kode warna resistor sama kaki transistor yang basis, emitor, kolektornya sebelah mana aja ya?
Maklum udah lama gak rakit rangkaian elektro lagi
![[Image: tr33.png]](http://2.bp.blogspot.com/_x3Aewcts7qQ/TUs6KHXglpI/AAAAAAAAAko/jB8Ef20BA5Q/s1600/tr33.png)
Gambar Cara menentukan kaki emiter dan kolektor transistor
* Misal: transistor berjenis NPN
* Lakukan pengukuran seperti gambar diatas.
* Perhatikan penunjukkan jarum, apabila jarum bergerak ke kanan maka kaki 1 (pada probe negatif) adalah emitter dan kaki 2 (pada posisi probe positif) adalah kolektor. Atau jika dipasang kebalikkannya (probe negatif pada kaki 2 dan probe positif pada kaki 1) dan jarum tidak bergerak, maka kaki 1 adalah emitter dan kaki 2 adalah kolektor.
* Untuk transistor jenis PNP dapat dilakukan seperti diatas dan hasilnya kebalikan dari transistor jenis NPN.
Yang mau nanya nilai Resistor tanya aja sama yg jualan
Nih ane kasih ...

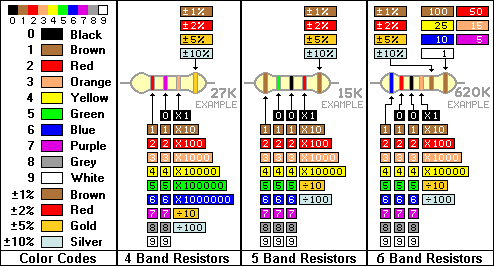

![[Image: ResistorColorCode.gif]](http://4.bp.blogspot.com/_s2kkTTqfLK4/TKoCtOT4vWI/AAAAAAAAAgY/t-4VF-0HI24/s1600/ResistorColorCode.gif)
Tambahan yg males ngitung2 , nih Ane kasih Softwarenya Resistornya : (monggo di download)
cuma 518.73 KB low speed is allow ...
RE: Bikin sendiri lampu PJL KA model - indoboy - 04-02-2011
kalo beli komponen elektronika gini, toko yg lengkap di jakarta sdi mana ya?
trims
RE: Bikin sendiri lampu PJL KA model - nikmuracell - 04-02-2011
(04-02-2011, 08:12 AM)indoboy Wrote: kalo beli komponen elektronika gini, toko yg lengkap di jakarta sdi mana ya?Dulu waktu saya di Jakarta di harco ada,sblm ST. Jatinegara juga ada, rutenya sebelum jembatan penyebrangan kalo dari arah matraman, belok kanan tokonya yg ada namanya National gede tuh tulisan) belakang kaki5 yg jual buah2.. sayangnya sekarang saya di Klaten so jauuu banged
trims
paling lengkap sih Harco MasRE: Bikin sendiri lampu PJL KA model - adipe - 04-02-2011
gudangnya komponen2 listrik kayak gini : glodok....
